Автомат для установки подъемных петель E9

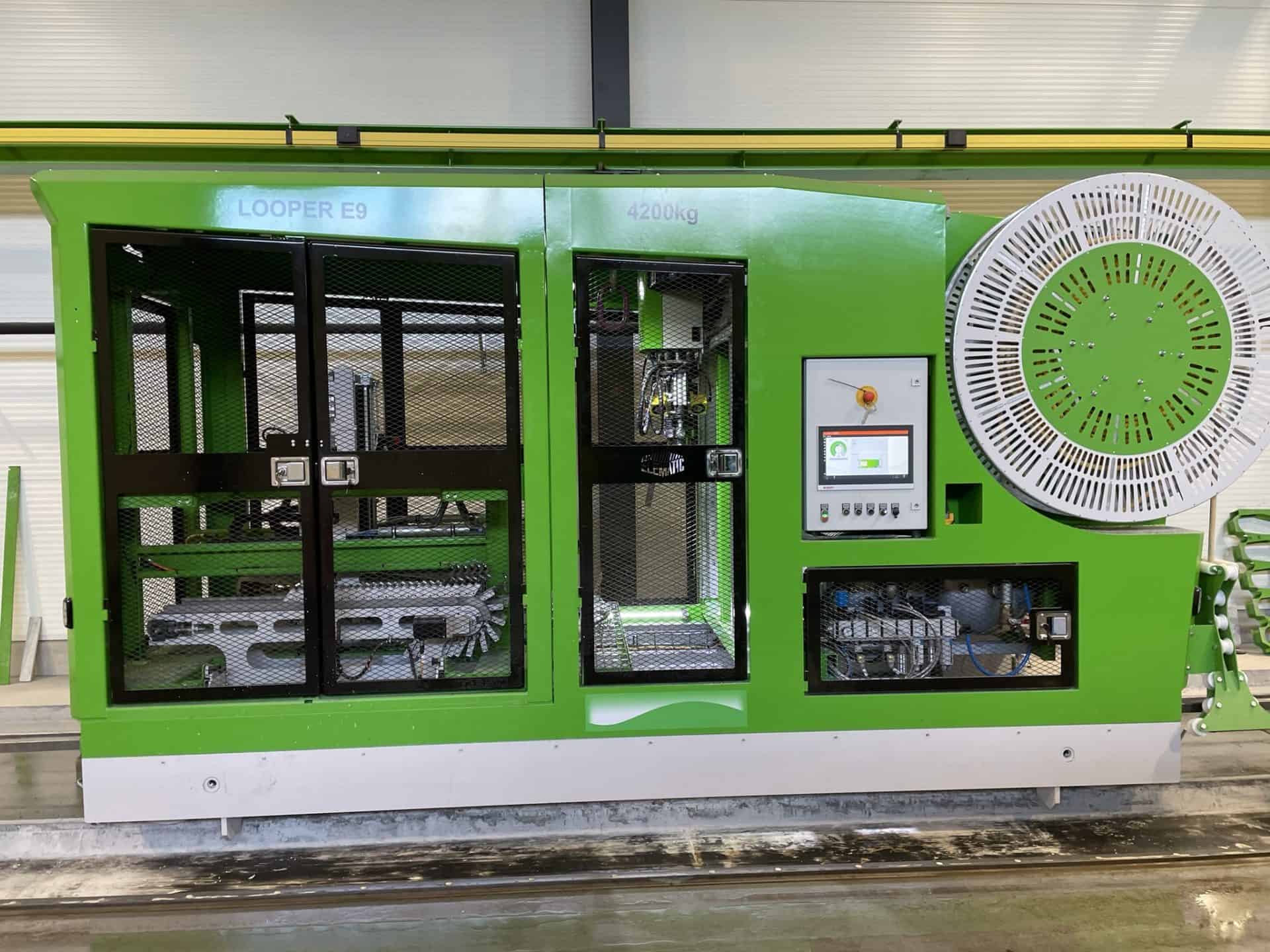

Автомат для установки подъемных петель Elematic E9 ‒ это полностью автоматическая машина, которая устанавливает подъемные петли в пустотные плиты при производстве сборного железобетона.

Автомат для установки подъемных петель E9-1200L-a

Высота	2635 mm (103.7 in)
Ширина	1660 мм
Длина	4040 мм
Вес	прибл. 4000 кг
Теоретическое время установки петли H=160	2 мин
Теоретическое время установки петли H=360	2 мин 30 с
Скорость движения	15 м/мин
Зазор под машиной	440 мм

Автомат для установки подъемных петель Elematic E9 устанавливает подъемные петли под арматурные пряди, чтобы обеспечить безопасный подъем плит на стройплощадках. Форма и размер петель определяются в соответствии с толщиной плиты и местными стандартами.

Максимальные размеры плит составляют 1200 мм в ширину (48 дюймов) и 400 мм в высоту (16 дюймов).

УСТАНОВКА ПЕТЕЛЬ

Автомат для установки подъемных петель E9 использует запатентованную технологию установки. Машина вскрывает незатвердевшую бетонную поверхность плиты, устанавливает петлю и плотно уплотняет бетон вокруг петли и арматурных прядей.

Автомат оснащен одним или двумя манипуляторами петель, которые устанавливают одну или две петли одновременно. В базовой комплектации емкость запаса составляет примерно от 40 до 50 петель, в зависимости от типа петли. С дополнительным расширением емкость увеличивается примерно до 80 — 100 петель.

Работа оборудования частично пневматическая, оно имеет воздушный компрессор с ресивером и блоком подачи воды. Автомат для установки подъемных петель E9 дистанционно управляется по радио в ручном режиме.

Он имеет многоязычный пользовательский интерфейс с сенсорным экраном, а настройки для различных типов плит и петель могут быть сохранены в его памяти.

Автомат для установки подъемных петель E9 является частью подъемного решения, которое состоит из автомата для установки подъемных петель E9 и подъемных петель Elematic ELL.

ВСТРОЕННАЯ БЕЗОПАСНОСТЬ

Функции безопасности встроены, как и во всех машинах Elematic. Оборудование соответствует стандартам ЕС и поставляется с основательными, ясными руководствами по эксплуатации, техническому обслуживанию и безопасности на требуемом языке.

РАБОТА

Автомат для установки подъемных петель E9 имеет электрический привод и перемещается по боковым рельсам формовочного стенда. Он следует по стенду за формующей машиной.

КОНСТРУКЦИЯ

Автомат для установки подъемных петель Е9 состоит из стальной рамы, поворотного установочного устройства со встроенными вибраторами для установки петель и уплотнения бетона вокруг их.
