Модификатор E9

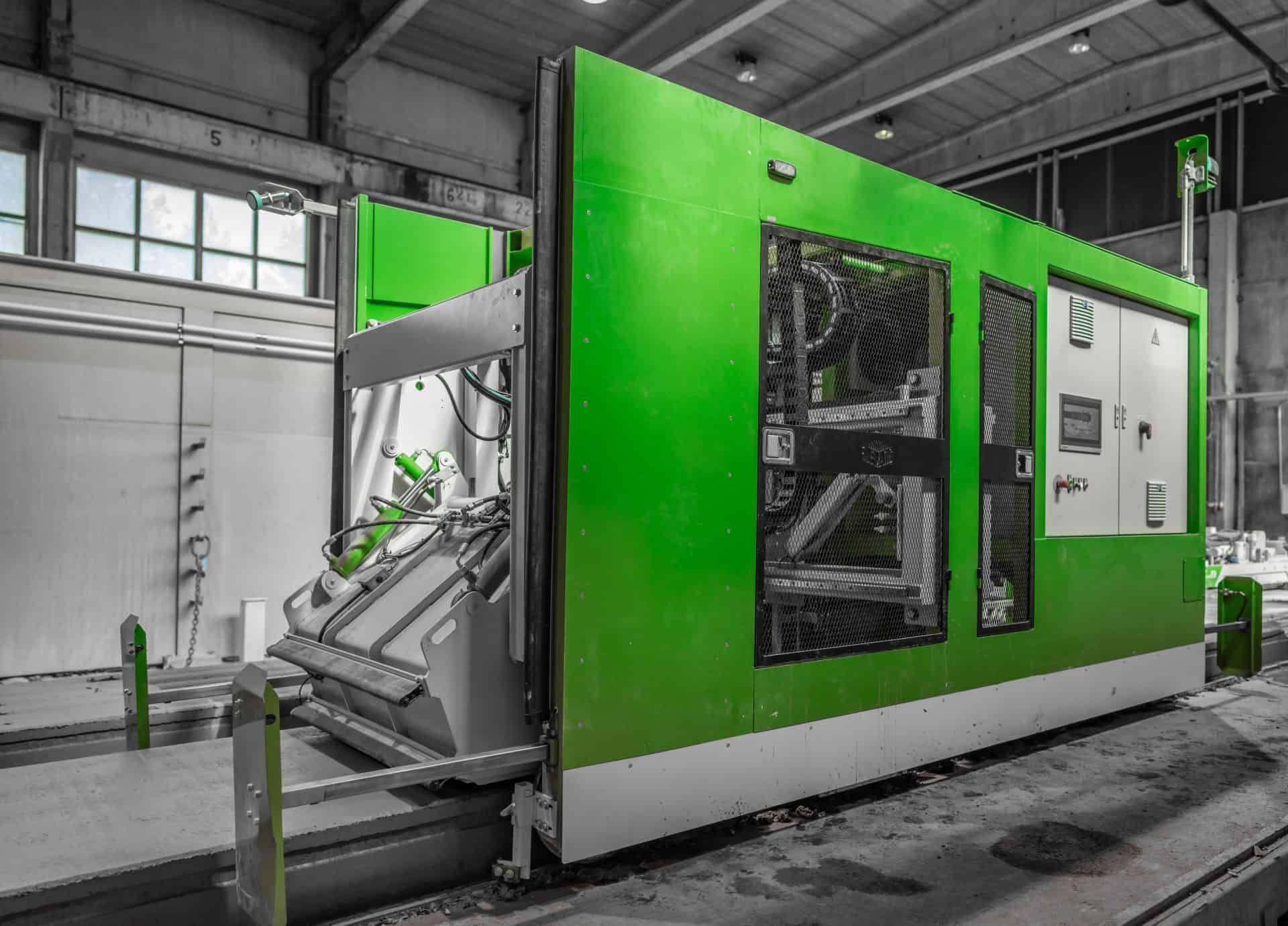

Модификатор E9-1200m ‒ это автоматическая машина для выполнения отверстий и углублений, например для ОВКВ и сантехники, в свежих пустотных плитах. Он также может сверлить дренажные отверстия, маркировать тексты, линии резки и отверстия. Модификатор может перерабатывать бетон, извлеченный из отверстий, обратно в производство плит, работая вместе с экструдером Е9.

Модификатор E9-1200m 2019

Ширина (с буферами безопасности)	1740 мм
Высота	2350 мм
Длина (буферы безопасности)	5700 мм
Вес (макс. с опциями)	5580 кг
Макс. толщина плит	500 мм
Возможные размеры копающих захватов (поперечно/продольно)	100...180/100...260 мм

Модификатор Elematic E9 точно и гибко выполняет отверстия в свежих бетонных плитах на производственной линии пустотных плит. Кроме того, машина снижает необходимость ручной работы на этапе модификации в процессе производства пустотных плит, что повышает эффективность производства, устраняет ошибки и повышает безопасность в цехе.

Кроме того, благодаря интеллектуальной системе переработки бетона, модификатор Е9 также значительно снижает расход бетона на заводах ЖБИ.*

*При работе вместе с экструдером Elematic E9.

Ознакомьтесь с оборудованием с директором по продуктам

РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Модификатор Е9 предназначен для автоматической работы, но также может работать в полуавтоматическом или ручном режиме.

Производственные планы могут быть переданы модификатору либо через беспроводное соединение, либо, при необходимости, через USB. Оборудование связи Wi-Fi входит в стандартную комплектацию.

Модификатор E9 оснащен лазерной системой позиционирования для определения местоположений плит.

Внимание! Для использования автоматических функций машине требуется модуль управления машиной FloorMES и модуль позиционирования плит (см. ниже). Когда модификатор оснащен модулем управления машиной FloorMES, он совместим с системами проектирования BIM.

АВТОМАТИЗИРОВАННАЯ СИСТЕМА ПЕРЕРАБОТКИ БЕТОНА

Модификатор Elematic E9 отличается эффективной переработкой бетона. Так как он не использует воду при выполнении отверстии, бетон, извлеченный из отверстий, можно рециркулировать назад в экструдер в производстве пустотных плит. Чтобы обеспечить качество плиты, переработанный бетон постепенно смешивается со свежим бетоном в соответствии с установленным сроком; переработанный бетон не будет подаваться обратно в процесс, если он старше заданного заводом времени. Модификатор Е9 образует отличную рабочую пару с экструдером E9, и вместе они повышают эффективность и устойчивость производства пустотных плит.

Модификатор Е9 дополнительно снижает расход бетона за счет использования усовершенствованного механизма копания, который обеспечивает минимальное количество бетона, оставшегося на стенде.

ВСТРОЕННАЯ БЕЗОПАСНОСТЬ

Функции безопасности встроены, как и во всех машинах Elematic. Модификатор Е9 оснащен буферами безопасности на обоих концах, включая световые датчики, которые защищают зону между буферами. В дополнение к ним, существуют также ультразвуковые датчики, которые позволяют приостановить деятельность, когда модификатор подъезжает слишком близко к барьеру, например, к экструдеру. Операция может быть возобновлена, когда препятствие отодвинется.

КОПАНИЕ

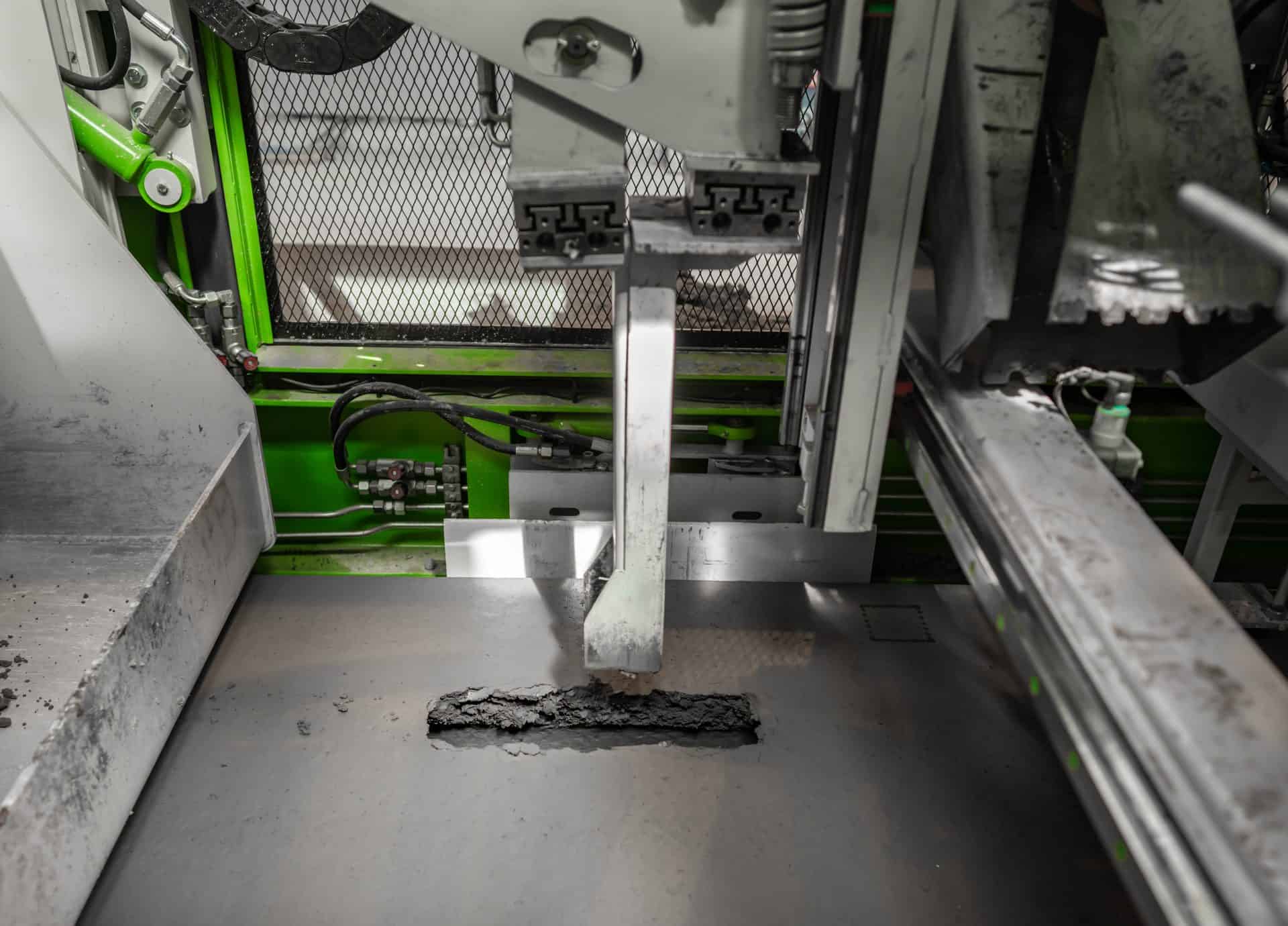

Копание осуществляется путем перемещения копающей головки вверх и вниз, открывания и закрывания захватов. Бетон, извлеченный из отверстий, бросают в бункер бетона.

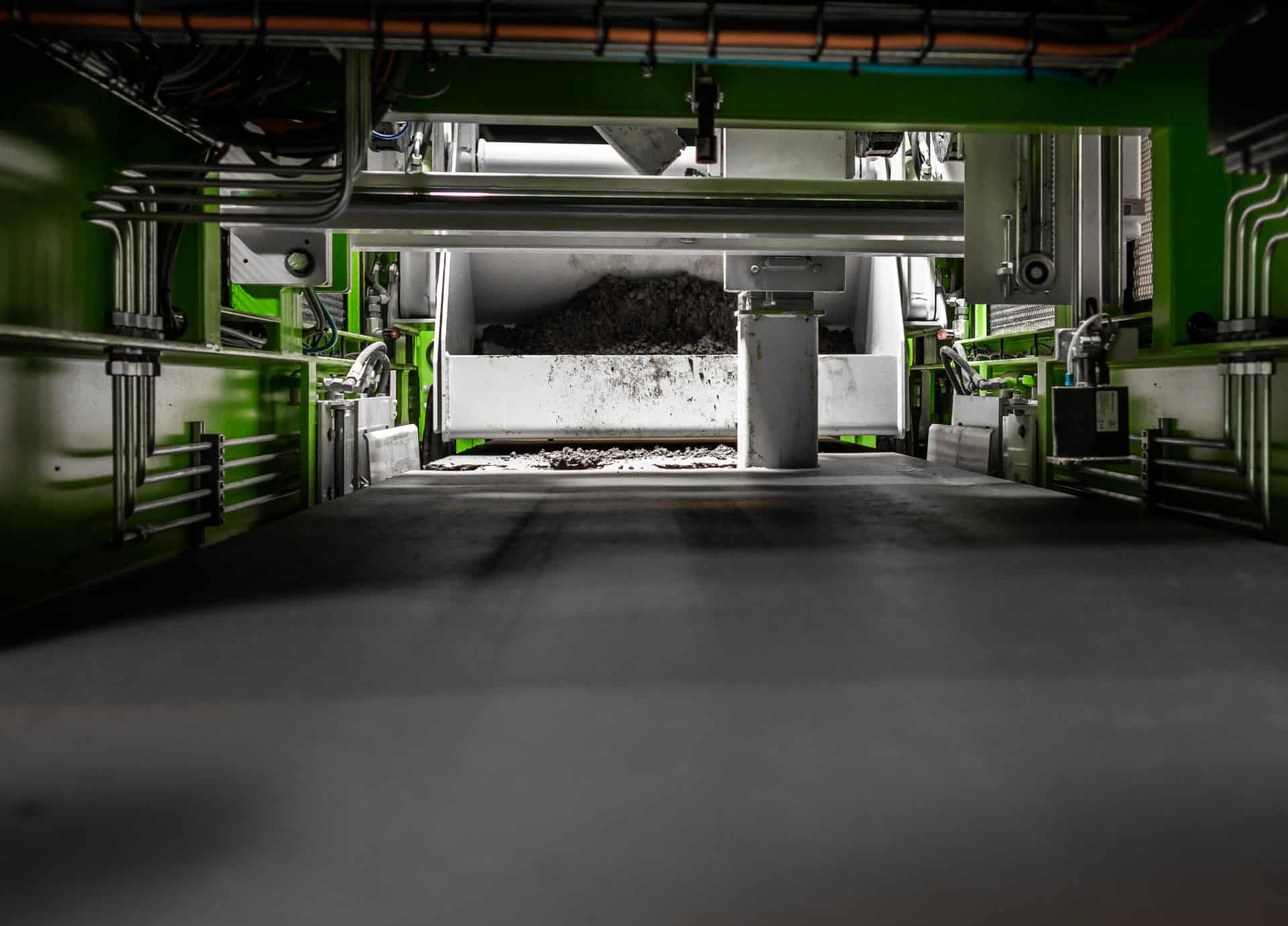

Когда бункер заполнен или достигнут лимит времени на переработку бетона, бункер можно опорожнить, подняв его и открыв дно. Вместе с экструдером E9, оснащенным комплектом для переработки, бетон может быть сброшен в приемный бункер для переработки обратно в производство плит.

Захваты можно менять во время работы. По общему правилу система использует большие захваты, когда это возможно, и только при необходимости меняет их на меньшие. Местоположение прядей также может быть установлено так, чтобы избежать перемещения прядей во время копания.

ОПЦИИ

Сверление водоотводных отверстий

В качестве опции в комплект поставки может быть включена дрель для выполнения водоотводных отверстий. Она сверлит по одному отверстию за раз и движется горизонтально, чтобы просверлить отверстия во всех пустотах в плите. Данные о местоположениях предварительно запрограммированы в системе автоматизации.

Выполнение маркировок
В качестве опции в комплект поставки может быть включено устройство для выполнения маркировки. Устройство состоит из бака для чернил, печатающей головки струйного типа и приводного механизма для перемещения печатающей головки.

СОСТАВ

Модификатор Е9-1200м состоит из системы автоматизации и стального каркаса, колес с приводным механизмом, копающей головки с автоматически сменяемыми захватами, наклоняемого бункера для бетона с открытием гидравлическим приводом для опорожнения, и, в качестве опций, дрель для выполнения водоотводных отверстий и печатающая головка для маркировки линий и текстов.

Стандартная поставка машины включает в себя два комплекта копающих захватов: 100 х 120 мм и 180 х 260 мм (размер отверстия).
