Боковое передаточное устройство E9

Боковое передаточное устройство Elematic Е9 предназначено для перемещения оборудования технологической линии Elematic по производству полуплит со стенда на стенд. С установленным опциональным модулем перемещения платформ оно также может перенести платформы с арматурой на/с транспортной тележки арматуры (тележка E9-4r).

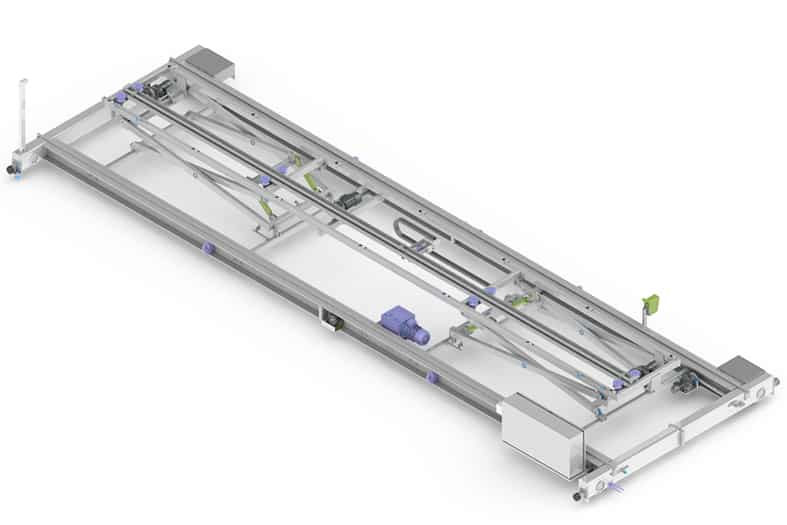

Боковое передаточное устройство E9-30s

Макс. нагрузка	30 т
Скорость	40 м/мин
Гидравлическое давление	160 бар

РАБОТА

Боковое передаточное устройство E9 может управляться вручную с помощью радио или автоматически с помощью системы управления производством FloorMES.

С опциональной системой перемещения платформ для арматуры боковое передаточное устройство E9 работает автоматически. Однако, для обеспечения безопасности, боковое передаточное устройство Е9 требует от персонала поста сборки арматуры принятия автоматизированных задач, таких как перемещение платформ с арматурным материалом на пост или сбор платформ с грузом готовой арматуры. На другом конце оператор тележки для арматуры Е9 использует сенсорный экран системы автоматизации, чтобы сигнализировать о необходимости смены платформы. Затем автоматизированная система посылает пустое боковое передаточное устройство E9, чтобы забрать пустую платформу и отправить другую с полной нагрузкой арматуры. Обе передачи должны быть приняты оператором.

Для бесперебойной работы производственной линии рекомендуется использовать два боковых передаточных устройства на стороне арматурного цеха и одно на стороне, где машины и тележки для транспортировки плит перемещаются на склад. Боковые передаточные устройства на стороне арматурного цеха должны быть оснащены модулем перемещения платформ.

Местоположение бокового передаточного устройства E9 измеряется с помощью лазерной системы позиционирования.

Обратите внимание, что боковое передаточное устройство E9 нуждается в яме в фундаменте.

ВСТРОЕННАЯ БЕЗОПАСНОСТЬ

Функции безопасности встроены, как и во всех машинах Elematic. Боковое передаточное устройство Elematic E9 оснащено системой блокировки, которая делает блокировку точной и безопасной, и лазерными сканерами безопасности на обеих сторонах, которые предотвращают столкновения. Однако, рабочая зона вокруг бокового передаточного устройства Е9 все равно должна быть закрыта защитными ограждениями.

Боковое передаточное устройство E9 соответствует стандартам ЕС и поставляется с основательными, ясными руководствами по эксплуатации, техническому обслуживанию и безопасности на требуемом языке.
