Бетоносмесительный узел E9
Бетоносмесительный узел Elematic Е9 ‒ это бетоносмесительная установка башенного типа, предназначенная для того, чтобы быть частью автоматизированной системы адресной поставки бетона в производстве сборного железобетона.

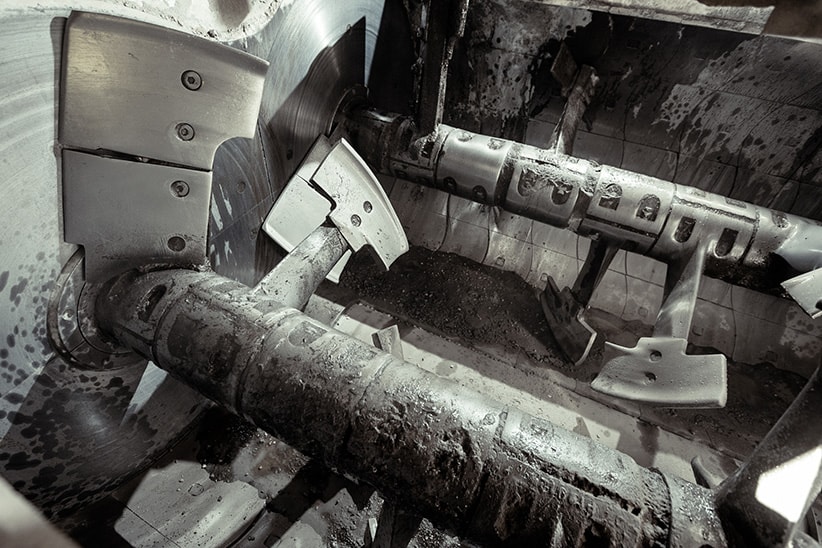

Он оснащен двухвальным смесителем для производства высококачественного бетона мощностью до 105 м3/ч.
| Бетоносмесительный узел Elematic E9-105 | |
|---|---|
| Необходимая площадь для строения | 15 x 25 м |
| Доза | 2 x 2,3 м3 |
| 2 x 1,6 м3 (жеская бетонная смесь) | |
| Силосы для связующих | макс. 4 x 250 м3 |
| Силосы для заполнителей | 500 м3 |

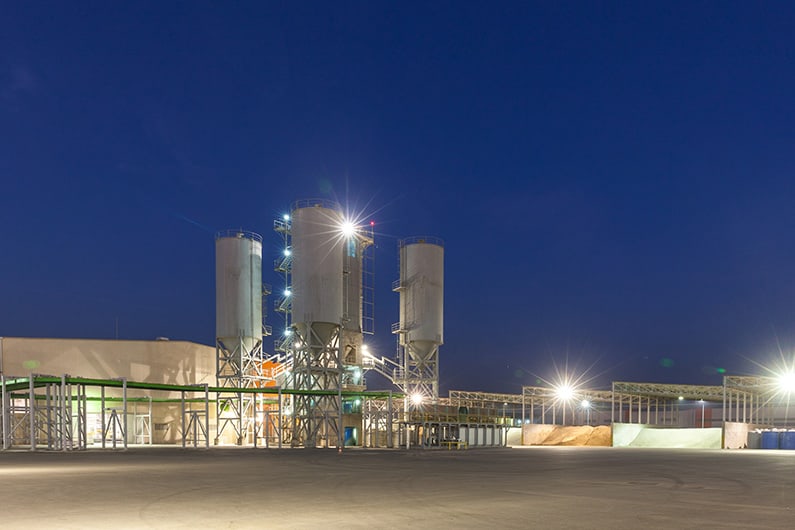

Бетоносмесительный узел Elematic Е9-105 состоит из стального основного каркаса, стального силоса для заполнителей, силосов для связующих и башни с лестницей. Отдельная кабина управления расположена на уровне смесителя, за пределами самого узла.

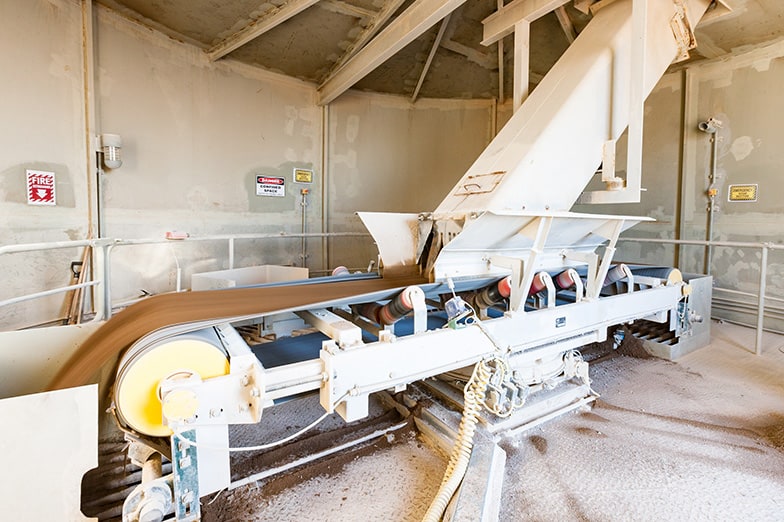

Заполнители перемещаются из приемных силосов на складские с помощью восходящего ленточного конвейера или вертикального цепного ковшового элеватора. Разделительная лента расположена в верхней части складских силосов заполнителей. Складской силос имеет 6 или 8 отсеков с датчиками уровня, два ленточных питателя и в нижнем конусе четыре или шесть секторных люков для дозирования.

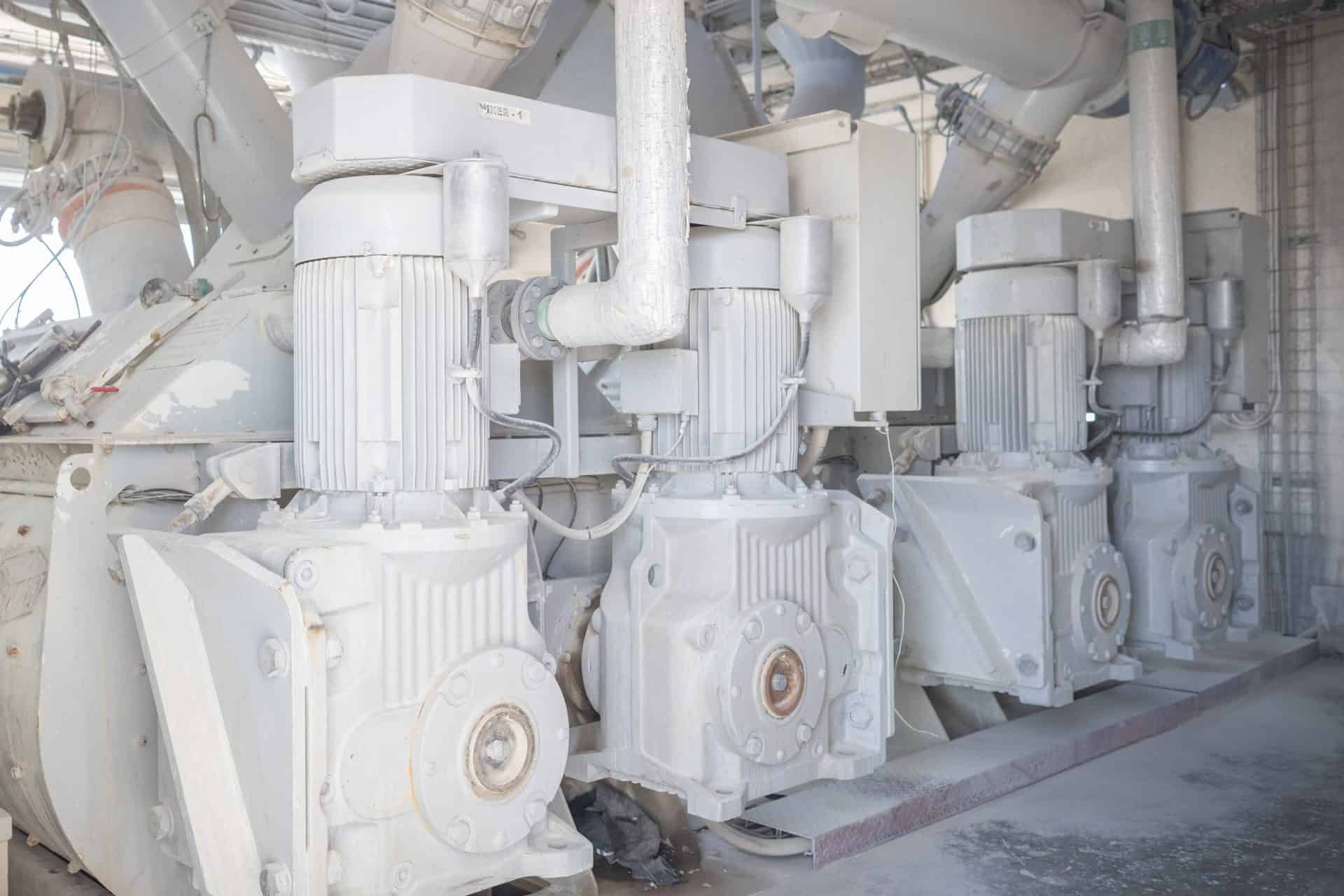

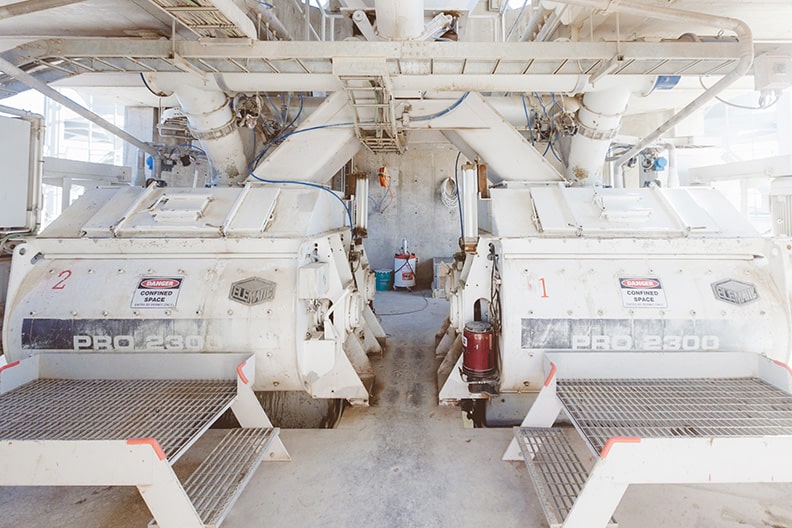

Весовой дозатор заполнителей, весовой дозатор примесей и весовой дозатор связующих расположены на уровне взвешивания БСУ. Уровень смесителя расположен ниже уровня взвешивания. Там же расположены смеситель (смесители), делительное устройство заполнителей с разгрузочными желобами и шнековый транспортер для выгрузки связующих, а также расходомеры воды (или весовой дозатор воды) для дозирования воды.
Бетоносмесительный узел Е9 включает в себя электрификацию и контрольно-измерительные приборы, дозирующие шнековые конвейеры, датчики уровня силоса и фильтры.
БСУ также имеет башню с лестницей от уровня земли до уровня бетонотранспортного пути, уровня смесителя, уровня взвешивания, а также до силосов связующих и до верхнего уровня, и до крыши складского силоса для заполнителей.

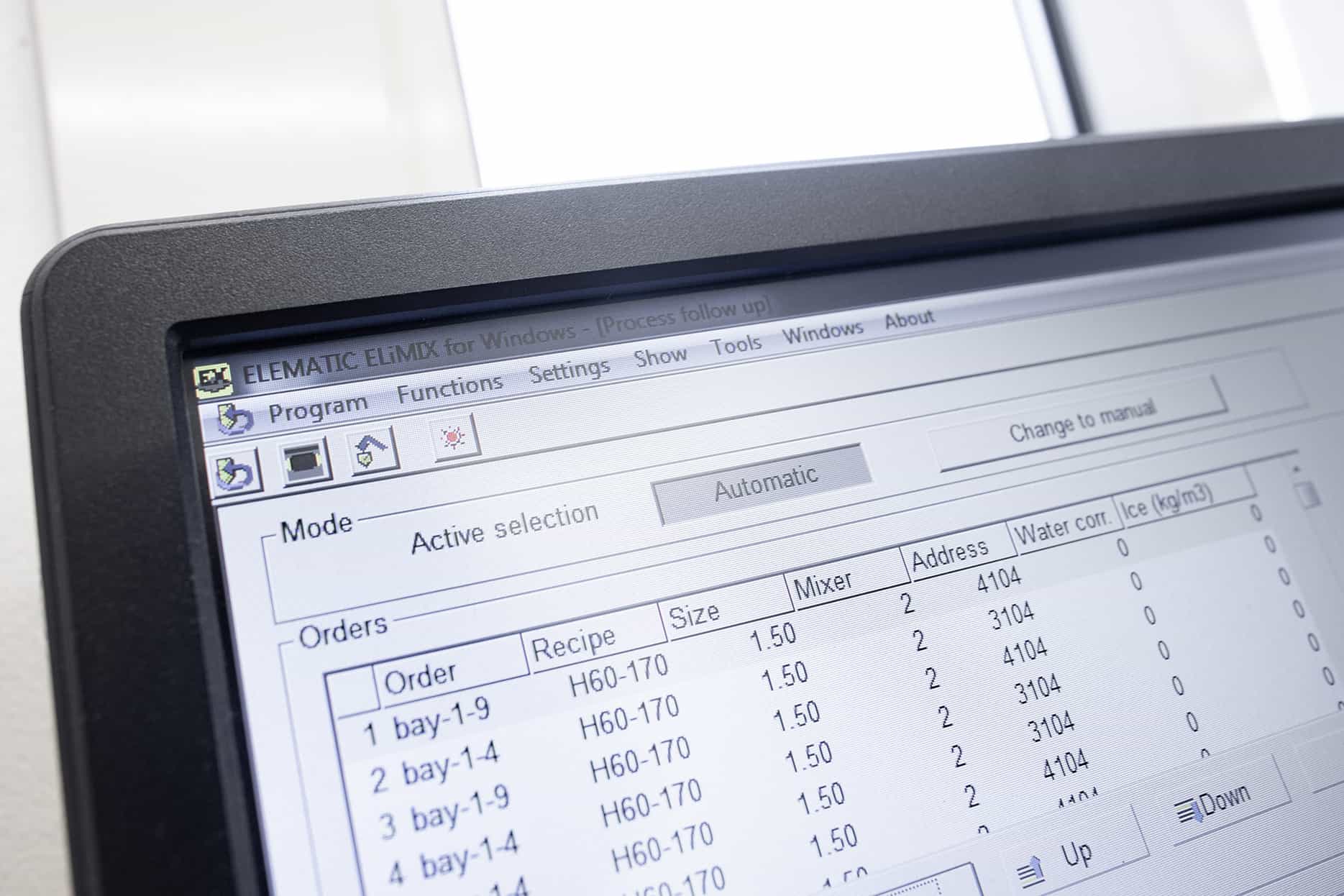

БСУ управляется с помощью модуля «Производство бетона» (Concrete Production) системы управления заводом Elematic Plant Control.
БЕЗОПАСНОСТЬ
Бетоносмесительный узел Е9-105 соответствует стандартам ЕС и поставляется с основательными, ясными руководствами по эксплуатации, техническому обслуживанию и безопасности на требуемом языке.
