Автоматическая вывозная тележка E9

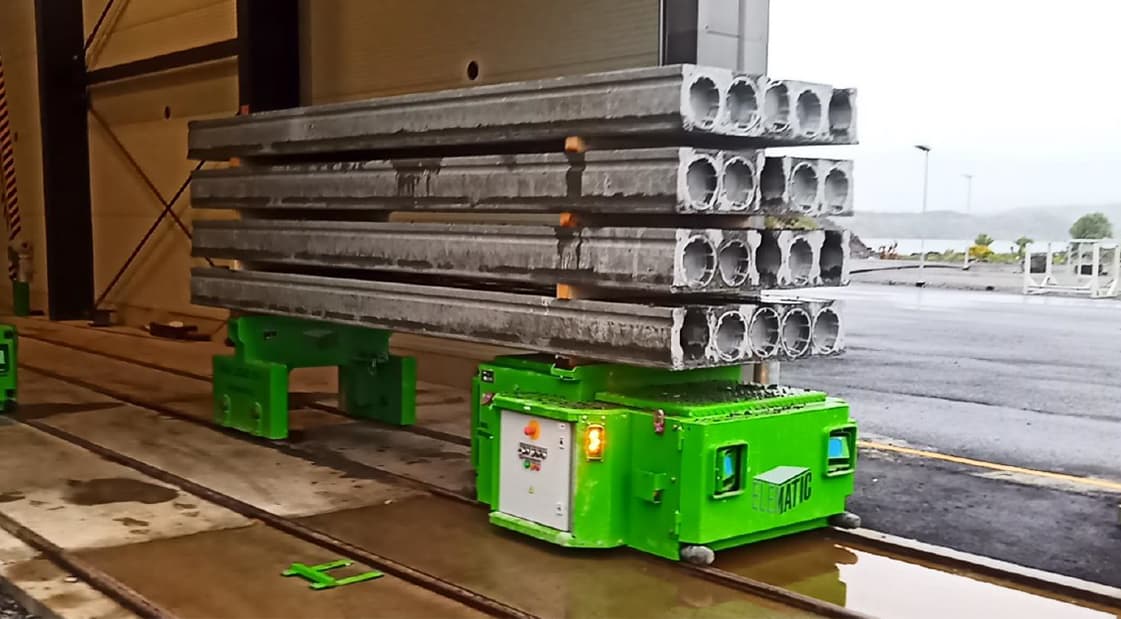

Вывозная тележка Elematic E9 обеспечивает полностью автоматический вывоз отдельных пустотных плит и стопок плит на заводах ЖБИ. Тележка работает от аккумуляторной батареи и автоматически транспортирует плиты из производственного цеха на склад. Транспортная система состоит из пары тележек общей грузоподъемностью 30 тонн.

Система может быть применена как на существующих, так и на новых заводах ЖБИ независимо от уровня автоматизации остальной части производства.

Автоматический вывоз плит

АКТИВНАЯ ТЕЛЕЖКА
Ширина	1522 мм
Длина (без буферов безопасности)	1732 мм
Высота	800 мм
Вес	1200 кг
ПАССИВНАЯ ТЕЛЕЖКА
Ширина	1210 мм
Длина (без буферов безопасности)	800 мм
Высота	870 мм
Вес	450 кг
ПАРА ТЕЛЕЖЕК
Колея	950 мм
Грузоподъемность (нагрузка)	15 + 15 т
Скорость (с грузом)	0.2 м/с
Скорость (без груза)	0.53 м/с
БАТАРЕЙ	2x24 В 150 Aч
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

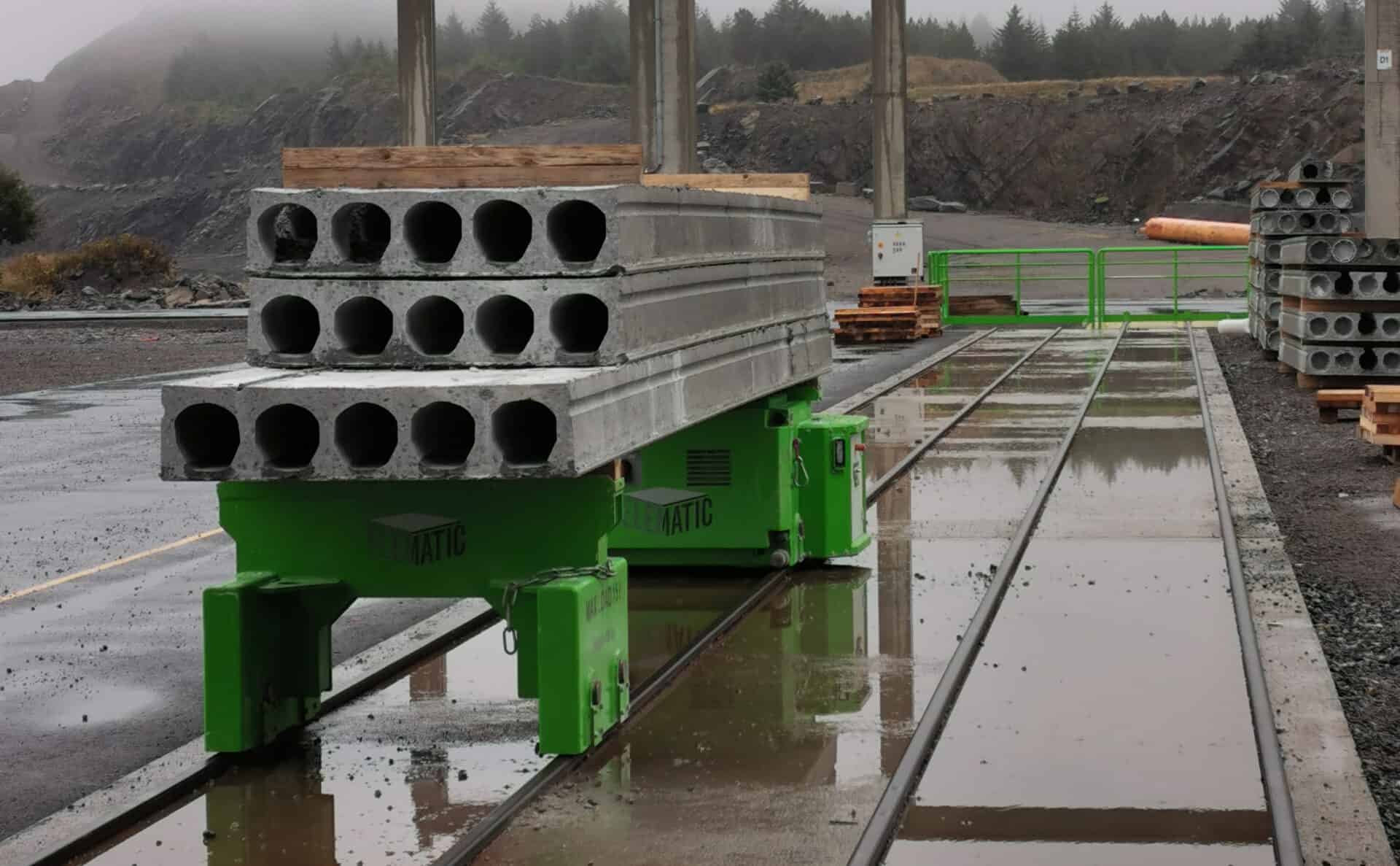

Пара тележек состоит из активной тележки с питанием от аккумуляторной батареи и пассивной тележки без питания, грузоподъемностью 15 т каждая. Активная тележка оснащена электродвигателями, автоматикой, тормозами, а также буферами безопасности и датчиками. Пассивная тележка ‒ это простая тележка со стальным каркасом. У нее нет ни тормозов, ни какой-либо приводной системы. Кроме того, в комплект входит пульт дистанционного управления и зарядное устройство.

Нагрузка на тележки соединяет их вместе. Благодаря приводу от аккумуляторной батареи активной тележки, рельсы не обязательно должны быть прямыми, а общая конструкция позволяет регулировать систему в соответствии с различными типами складских компоновок.

Обычно для разгрузки одного формовочного стенда с базовой установкой требуется четыре или пять пар тележек. Если требуется дополнительный буфер и транспортная емкость, их можно создать с помощью дополнительных пассивных тележек.

ВСТРОЕННАЯ БЕЗОПАСНОСТЬ

Вывозная тележка обеспечивает более безопасную производственную среду, поскольку автоматизация исключает риск человеческой ошибки. Тележка оснащена датчиками безопасности, которые гарантируют безопасное движение. Поскольку она работает от батареи, она не создает выхлопа – и нет необходимости в натягивании тросов.

Автоматическая система вывоза плит соответствует требованиям директивы ЕС по машинам.
